Tajemství displeje skládačky iPhone Duo: Jeho vrstvy se posouvají jako listy knihy

Titanový kryt vzniká pomocí 3D tisku

Nenápadný přehyb patří k nejzajímavějším vlastnostem iPhonu Duo. Apple ho potlačuje kombinací konstrukce pantu, vrstev displeje a povrchové úpravy. Za výsledkem tak stojí několik řešení, která se při používání vzájemně doplňují.

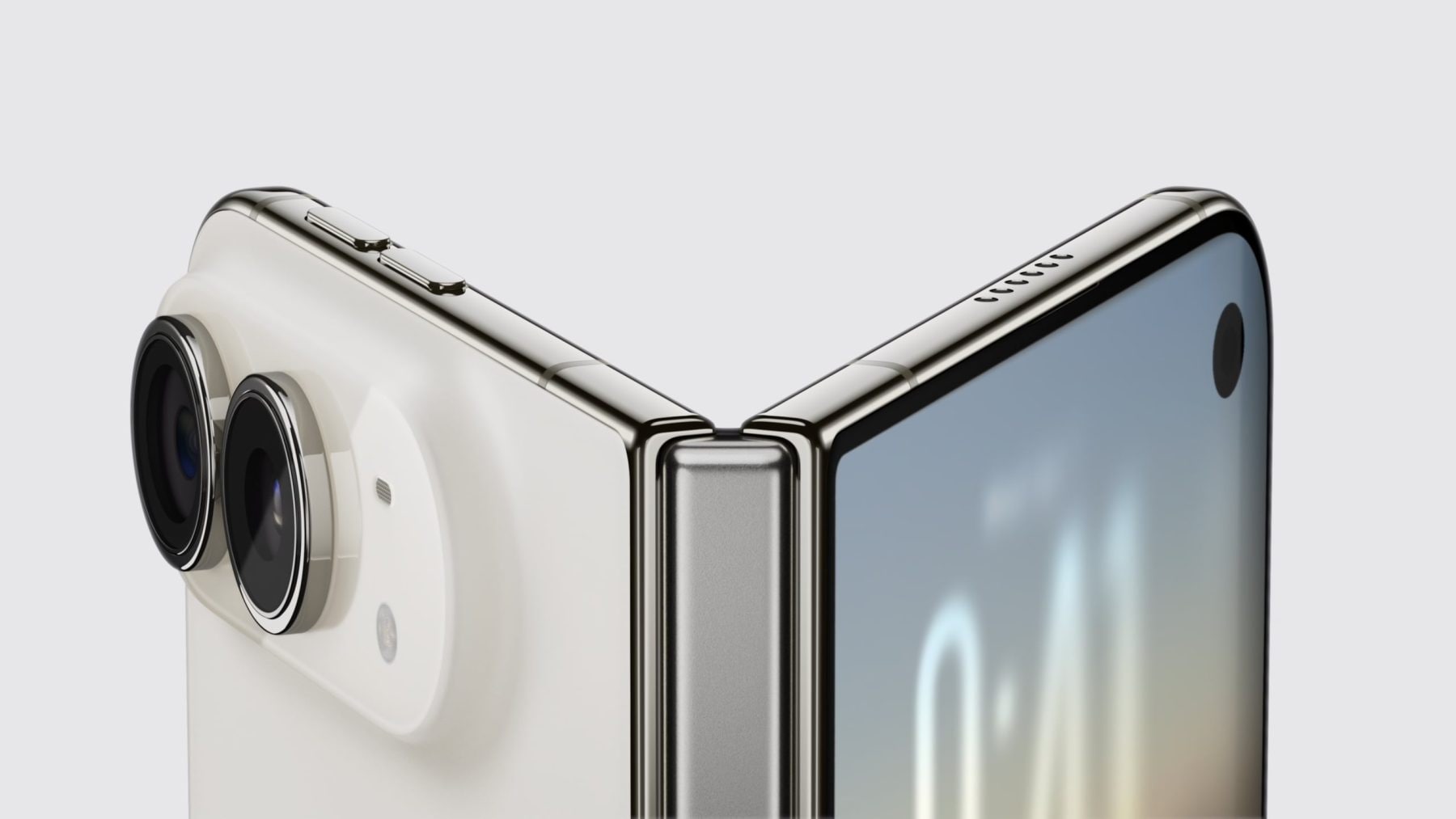

Vnější kryt pantu využívá titan třídy 5 a vzniká pomocí 3D tisku. Při metodě Laser Powder Bed Fusion laser postupně taví kovový prášek. Materiál tak získává požadovaný tvar vrstvu po vrstvě, včetně složitých detailů konstrukce.

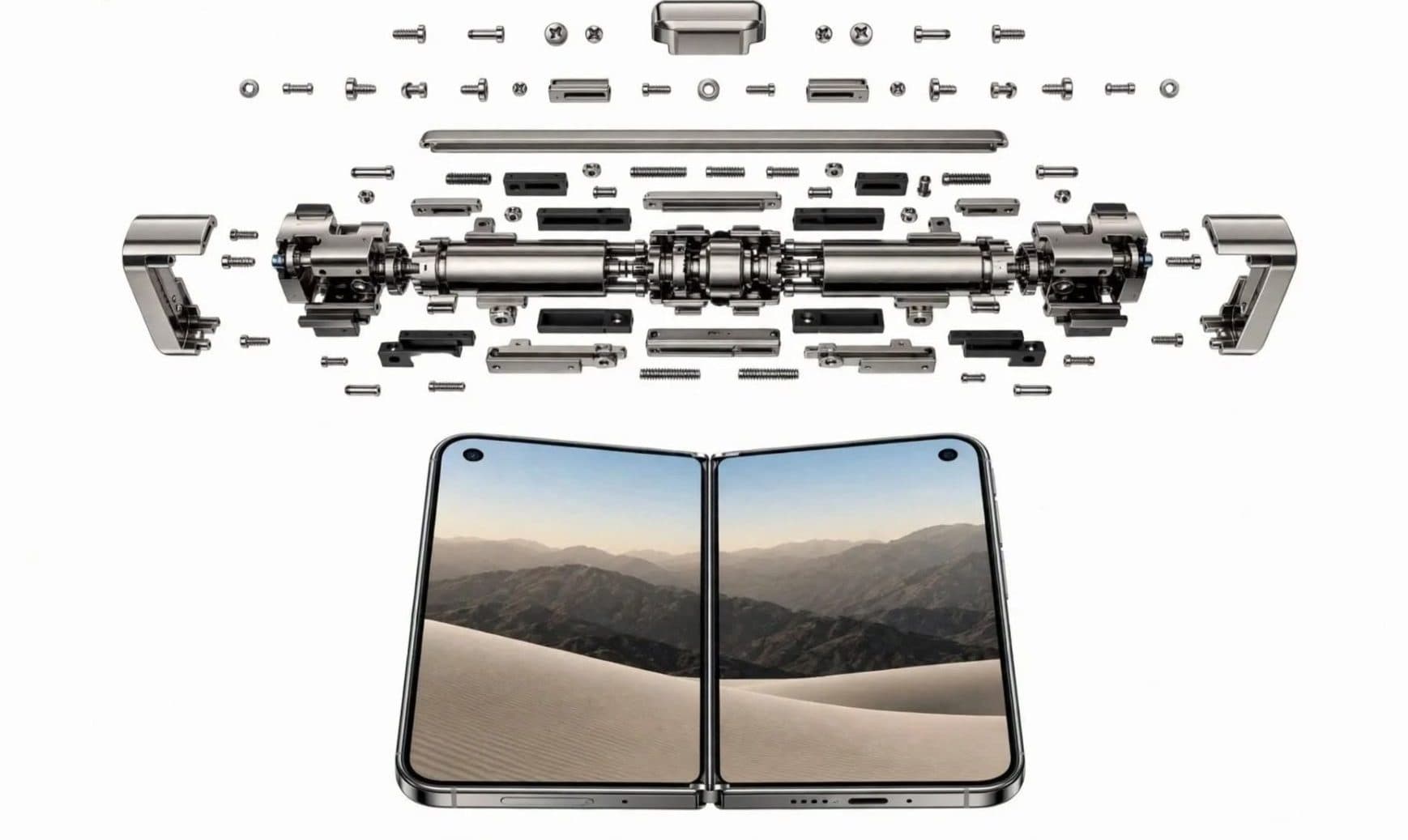

Tento postup umožňuje vytvořit složité tvary a tenké stěny, které konstrukce malého pantu vyžaduje. Samotný kryt je ale pouze obalem celého mechanismu. Uvnitř se nachází více než stovka součástek, které společně řídí jeho pohyb.

Obě poloviny se otevírají společně

Důležitou roli hraje dvouosý synchronizovaný převod. Propojená ozubená kola koordinují pohyb obou polovin telefonu, takže se při otevírání pohybují souměrně. Nejde tedy o dvě nezávislé části, ale o vzájemně provázaný mechanismus.

Udržení telefonu v částečně otevřené poloze obstarává soustava vaček a pružin. Mechanismus umožňuje zachovat nastavený úhel v rozmezí od 15 do 145 stupňů. Telefon se tak nemá vlastní vahou samovolně otevírat ani zavírat.

Praktický přínos poznáte třeba při videohovoru nebo sledování filmu, kdy telefon necháte stát částečně rozevřený. Pant zároveň po úplném otevření podpírá střed vnitřního displeje, a pomáhá tak udržet jeho plochu rovnou.

Pant pomáhá také s chlazením

Středem pantu vede dutý kanál oddělený od pohyblivých součástek mechanismu. Slouží k vedení propojovacích kabelů mezi oběma polovinami telefonu. Jeho uspořádání má omezovat riziko jejich přiskřípnutí při skládání a otevírání.

Stejným prostorem prochází flexibilní grafitový prvek, který přenáší teplo mezi oběma částmi přístroje. Chlazení tak může využít větší plochu telefonu, místo aby se vznikající teplo soustředilo pouze v jedné jeho polovině.

Takové řešení musí zvládat dvě odlišné úlohy současně: dobře vést teplo a přizpůsobovat se opakovanému otevírání. Pomáhá tedy s řízením teplot, samo o sobě ale neznamená, že se telefon při náročném používání nebude zahřívat.

Displej se skládá podobně jako kniha

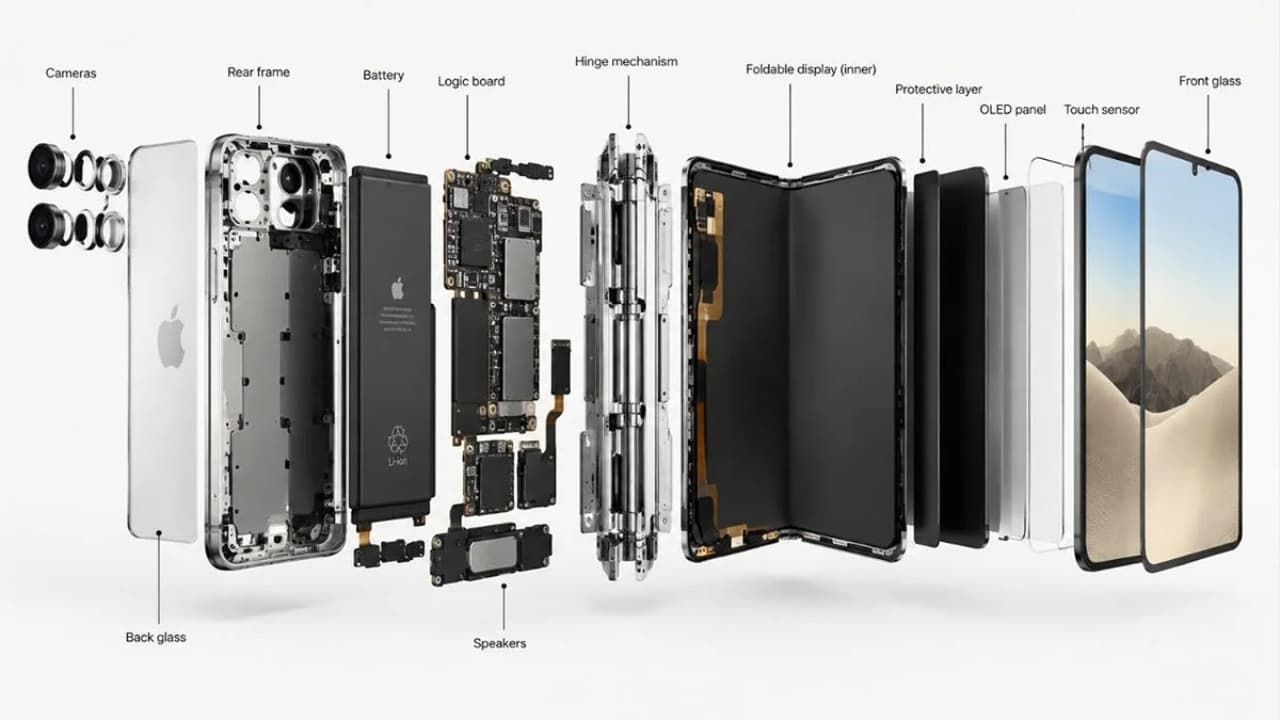

Vnitřní obrazovka obsahuje více než deset tenkých vrstev. Apple mezi nimi používá speciální lepidla, která umožňují jejich drobný vzájemný posun. Při zavírání se tak přizpůsobují ohybu podobně jako jednotlivé listy knihy.

Dalším konstrukčním prvkem je sklo s proměnlivou tloušťkou. Dál od ohybu je silnější, zatímco přímo nad pantem se nachází tenký a poddajný pás. Rozdílné provedení jednotlivých částí pomáhá spojit pevnost s potřebnou ohebností.

Viditelnost přehybu snižuje také matná nanotextura, která rozptyluje světlo a tlumí odlesky. Vzniká pomocí bezmaskové laserové litografie. Povrch tak doplňuje mechanické řešení o způsob, jak místo ohybu opticky upozadit.

AI pomáhá s přesností sestavení

Při výrobě přichází ke slovu také postup označovaný jako AI-assisted component matching. Umělá inteligence při něm vybírá součástky podle drobných výrobních odchylek tak, aby k sobě co nejlépe pasovaly při konečném sestavení.

Zbývající nerovnosti dorovnává polymer nanesený přesnou tiskárnou. Nejde o zalepování prasklých součástek, ale o práci s výrobními tolerancemi. I velmi přesně vyrobené díly se totiž mohou v nepatrných rozměrových detailech lišit.

Za méně nápadným ohybem tedy nestojí jediný trik. Pant podpírá obrazovku, její vrstvy se při skládání posouvají a matný povrch omezuje rušivé odrazy. Právě jejich spolupráce vysvětluje, proč může displej působit tak celistvě.
